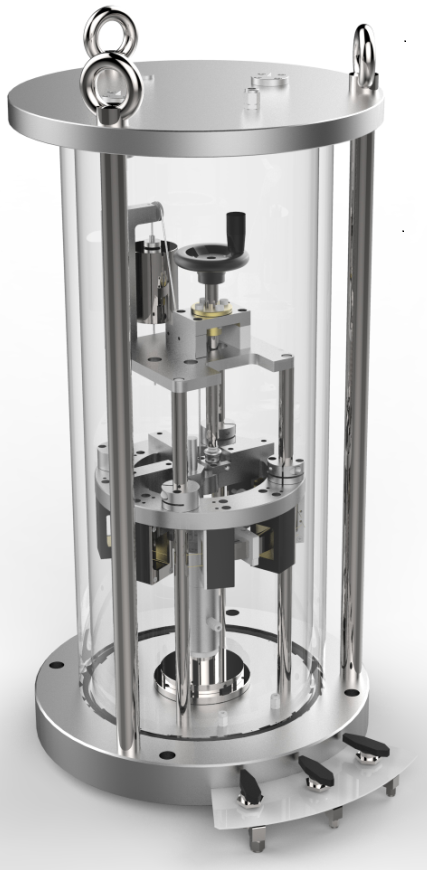

能量注入式虛擬質量共振柱
能量注入式虛擬質量（EIVM）共振柱是由廣州國光儀器有限公司自主獨立研發生產的一款土工實驗設備。它采用世界上最先進的理論技術，擁有2項發明專利。EIVM(Energy-Injecting Virtual Mass)共振柱是利用振動波在土試樣中的傳播特性來測定試樣共振頻率、剪切模量、阻尼比及泊松比的。
EIVM共振柱采用多層閉環反饋原理，使系統發生振動，并在振動過程中不斷補充能量，維持等幅振蕩，補充的能量反映試樣的剪切模量和阻尼特性。由于土的非線性特性，該控制采用自適應控制技術實現振幅控制。
EIVM共振柱特性：
(1)試驗容器可控壓力范圍：0～1.0 MPa
(2)8電磁線圈驅動裝置
(3)32位處理機前端實時控制，PC機后臺數據處理
(4)共振頻率：2～200 HZ
(5)最大允許加速度:1x104 m·s-2，最大橫向靈敏度比小于5%
(6)土試樣尺寸：
高度：70 ～ 140 mm，直徑：35 ～ 70 mm
(7)配備6套用于系統調校的參考標準棒
Φ10X100mm，Φ12.5X100mm，Φ15X100mm，
Φ10X140mm，Φ12.5X140mm，Φ15X140mm
(8)系統控制軟件和用戶手冊
虛擬質量共振柱與傳統共振柱對比優勢
| 虛擬質量共振柱 | 傳統共振柱 |
| 多通道數據采集，16位分辨率ADC，32位處理器前端實時閉環控制。 | 由信號發生器被動驅動，通過示波器觀察李莎育圖形，誤差極大。 |
| 先進的虛擬質量算法，實驗結果更精準。 | 模擬測量，無量化處理。 |
| 試樣安裝裝置采用垂直升降機構，無需拆卸內部結構部件，安裝試樣更加簡單方便。 | 結構復雜，不宜操做。 |
| 增加平衡質量塊結構，克服附加質量塊的影響。 | 無平衡塊結構，重力更多附加在土試樣上，影響測量實驗數據。 |
| 獨立圍壓數字PID調節。 | 手動調節，氣壓不穩定。 |
| 對土非線性特性采用自適應控制。 | 不能分析土的非線性特性。 |
